TA緊湊并列式1-20噸增壓缸具有優點為在縱向上長度較短、安裝方便簡單、出力速度平穩、工作狀態穩定、維修保養簡便等；缺點為動作速度較標準型較慢之特點；故本缸大量適用于較長預壓行程之場合，在產品成型、鉚接鍛壓、產品裝配及擠模成型等工作頻率要求較快的場合。
TA緊湊并列式1-20噸增壓缸參數概述：
|
 |
項目 |
條件 |
TA緊湊并列式1-20噸增壓缸 |
|
作動方式 |
變動 |
||
|
作動壓力 |
3-7kg/cm2的清潔壓縮空氣 |
||
|
液壓抗磨油 |
VG 68#抗磨液壓油 |
||
|
工作溫度 |
0-55℃ |
||
|
操作速度 |
150-400mm/s |
||
|
油缸耐壓 |
300kg/cm2 |
||
|
氣缸耐壓 |
12 kg/cm2 |
||
|
預壓行程公差 |
+1.00mm 0.00mm |
||
|
力行程公差 |
+0.20mm 0.00mm |
||
|
工作頻率 |
10-25次/分鐘（具體預壓及增壓行程有關） |
||
|
高壓出力 |
1-20噸（實際出力噸位可根據客戶需要定做） |
||

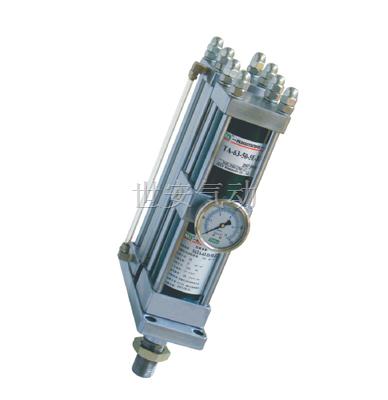

TA緊湊并列式1-20噸增壓缸高清圖：

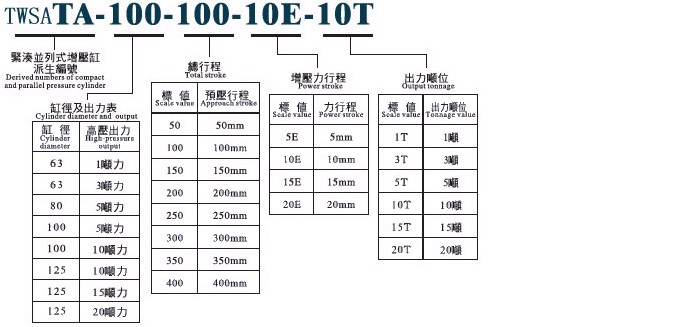

TA緊湊并列式1-20噸增壓缸型號詳解圖：

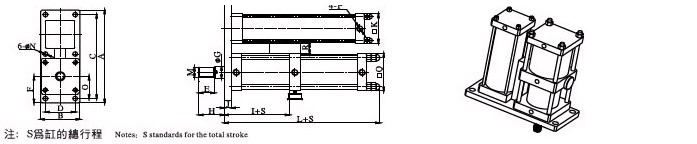

AT緊湊并列式1-20噸增壓缸尺寸圖：
TA緊湊并列式1-20噸增壓缸規格表：
|
缸徑及出力 |
增壓行程 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
63(1T) |
5 |
240 |
90 |
215 |
65 |
50 |
67.5 |
35 |
75 |
115 |
|
10 |
240 |
90 |
215 |
65 |
50 |
67.5 |
35 |
75 |
115 |
|
|
15 |
240 |
90 |
215 |
65 |
50 |
67.5 |
35 |
75 |
115 |
|
|
63(3T) |
5 |
250 |
100 |
225 |
75 |
50 |
72.5 |
35 |
75 |
115 |
|
10 |
250 |
100 |
225 |
75 |
50 |
72.5 |
35 |
75 |
115 |
|
|
15 |
250 |
100 |
225 |
75 |
50 |
72.5 |
35 |
75 |
115 |
|
|
80(5T) |
5 |
300 |
118 |
270 |
87 |
50 |
87.5 |
35 |
90 |
120 |
|
10 |
300 |
118 |
270 |
87 |
50 |
87.5 |
35 |
90 |
120 |
|
|
15 |
300 |
118 |
270 |
87 |
50 |
87.5 |
35 |
90 |
120 |
|
|
100(5T) |
5 |
355 |
145 |
325 |
110 |
55 |
101.5 |
45 |
90 |
125 |
|
10 |
355 |
145 |
325 |
110 |
55 |
101.5 |
45 |
90 |
125 |
|
|
15 |
355 |
145 |
325 |
110 |
55 |
101.5 |
45 |
90 |
125 |
|
|
100(10T) |
5 |
365 |
145 |
330 |
110 |
55 |
106.5 |
45 |
90 |
130 |
|
10 |
365 |
145 |
330 |
110 |
55 |
106.5 |
45 |
90 |
130 |
|
|
15 |
365 |
145 |
330 |
110 |
55 |
106.5 |
45 |
90 |
130 |
|
125(10T) |
5 |
405 |
155 |
370 |
120 |
55 |
110 |
50 |
90 |
135 |
|
10 |
405 |
155 |
370 |
120 |
55 |
110 |
50 |
90 |
135 |
|
|
15 |
405 |
155 |
370 |
120 |
55 |
110 |
50 |
90 |
135 |
|
|
125(15T) |
5 |
455 |
190 |
410 |
145 |
55 |
135 |
60 |
90 |
138 |
|
10 |
455 |
190 |
410 |
145 |
55 |
135 |
60 |
90 |
138 |
|
|
15 |
455 |
190 |
410 |
145 |
55 |
135 |
60 |
90 |
138 |
|
|
125(20T) |
5 |
455 |
190 |
410 |
145 |
55 |
135 |
60 |
90 |
140 |
|
10 |
455 |
190 |
410 |
145 |
55 |
135 |
60 |
90 |
140 |
|
|
15 |
455 |
190 |
410 |
145 |
55 |
135 |
60 |
90 |
140 |
