MA、MAC不銹鋼迷你氣缸的特點：1、執行亞德客企業標準。2、活塞密封采用異性變向密封結構，尺寸緊湊，有儲油功能。3、前后蓋帶固定式防撞墊，可減少氣缸的換向沖擊。4、多種后蓋形式，使氣缸安裝更方便。5、前后蓋與不銹鋼缸體采用鉚合滾包結構，連接可靠。6、缸體采用高精度不銹鋼管，強度高、抗腐蝕。7、多種規格的氣缸及氣缸安裝附近可供客戶選擇使用。8、此系列氣缸全部附磁。
MA、MAC不銹鋼迷你氣缸詳細參數：
|
|
內徑 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
||
|
動 |
MSA/MTA |
單動型 |
- |
|||||||
|
MAR |
- |
復動型 |
||||||||
|
MA、MAD、MAJ |
復動型 |
- |
||||||||
|
MAC、MACD、MACJ |
|
復動緩沖型 |
||||||||
|
工作介質 |
空氣 |
|||||||||
|
|
復動型 |
0.1~1.0MPa（10~145Psi） |
||||||||
|
單動型 |
0.2~1.0MPa（28~145Psi）） |
|||||||||
|
保證耐壓力 |
1.5MPa（215Psi） |
|||||||||
|
使用溫度范圍℃ |
20~70 |
|||||||||
|
使用速度范圍 |
單動型：50~800mm/s 復動型：30~800mm/s |
|||||||||
|
行程公差范圍 |
0~150﹢10/0 ＞150﹢1.4/0 |
|||||||||
|
緩動型式 |
MAC、MACD、MACJ系列 可調式緩動；其它系列 防撞墊 |
|||||||||
|
接管口徑① |
M5×8 |
PT1/8 |
PT1/4 |
|||||||
|
符號 |
|
|||||||||

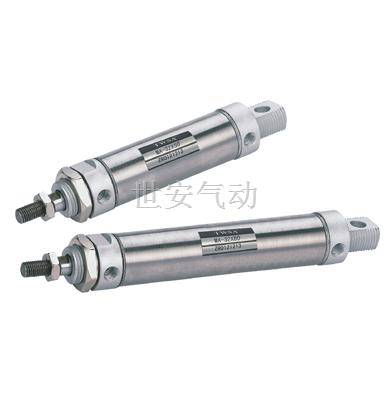

MA、MAC不銹鋼迷你氣缸高清圖：

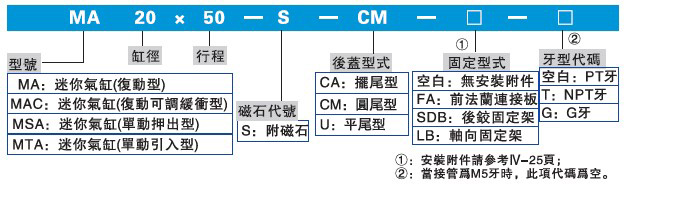

MA、MAC不銹鋼迷你氣缸訂購碼：
MA、MAC不銹鋼迷你氣缸行程表：
|
|
內徑 |
標準行程 |
最大行程 |
容許行程 |
||||
|
MA |
16 |
25 50 75 80 100 125 150 160 175 200 |
200 |
500 |
||||
|
20 |
25 50 75 80 100 125 150 160 175 200 250 300 |
MAR |
20 |
25 50 75 80 100 125 150 160 175 200 250 300 |
300 |
600 |
||
|
25 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 |
25 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 |
500 |
700 |
|||
|
32 |
32 |
500 |
700 |
|||||
|
40 |
40 |
500 |
700 |
|||||
|
50 |
50 |
500 |
700 |
|||||
|
63 |
63 |
500 |
700 |
|||||
|
MSA |
16 |
25 50 75 100 |
MTA |
16 |
25 50 75 100 |
- |
- |
|
|
20 |
25 50 75 100 125 150 |
20 |
- |
- |
||||
|
25 |
25 |
- |
- |
|||||
|
32 |
32 |
- |
- |
|||||
|
40 |
40 |
- |
- |
|||||
|
MAD |
16 |
25 50 75 80 100 125 150 160 |
- |
- |
||||
|
20 |
25 50 75 80 100 125 150 160 175 200 |
- |
- |
|||||
|
25 |
25 50 75 80 100 125 150 160 175 200 250 |
- |
- |
|||||
|
32 |
- |
- |
||||||
|
40 |
- |
- |
||||||
|
50 |
- |
- |
||||||
|
63 |
- |
- |
||||||

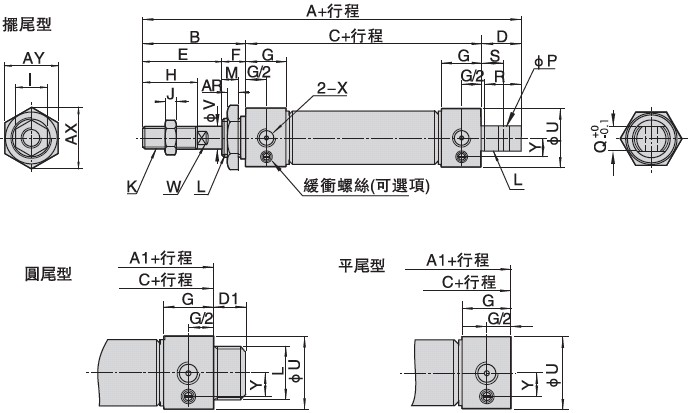

MA、MAC不銹鋼迷你氣缸外部規格圖：
MA、MAC不銹鋼迷你氣缸規格表：
|
內徑/符號 |
A |
A1 |
B |
C |
D |
D1 |
E |
F |
G |
H |
I |
J |
K |
|
16 |
114 |
98 |
38 |
60 |
16 |
16 |
22 |
16 |
10 |
16 |
10 |
5 |
M6×1 |
|
20 |
137 |
116 |
40 |
76 |
21 |
12 |
28 |
12 |
16 |
20 |
12 |
6 |
M8×1.25 |
|
25 |
141 |
120 |
44 |
76 |
21 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
M10×1.25 |
|
32 |
147 |
120 |
44 |
75 |
27 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
M10×1.25 |
|
40 |
149 |
122 |
46 |
75 |
27 |
14 |
32 |
14 |
16.7 |
24 |
17 |
7 |
M12×1.25 |
|
內徑/符號 |
L |
M |
P |
Q |
R |
S |
U |
V |
W |
X |
AR |
AX |
AY |
Y |
|
16 |
M16×1.5 |
14 |
6 |
12 |
14 |
9 |
21 |
6 |
5 |
M5×0.8 |
6 |
25 |
22 |
- |
|
20 |
M22×1.5 |
10 |
8 |
16 |
19 |
12 |
27 |
8 |
6 |
PT 1/8 |
7 |
32 |
29 |
8.7 |
|
25 |
M22×1.5 |
12 |
8 |
16 |
19 |
12 |
27 |
8 |
6 |
PT 1/8 |
7 |
33 |
29 |
8.7 |
|
32 |
M24×2.0 |
12 |
10 |
16 |
25 |
15 |
35 |
12 |
10 |
PT 1/8 |
8 |
37 |
32 |
12 |
|
40 |
M30×2.0 |
12 |
12 |
20 |
25 |
15 |
41.6 |
16 |
14 |
PT 1/8 |
9 |
47 |
41 |
15 |
